کمپرسور باد محوری چیست؟ بررسی تخصصی کمپرسورهای جریان محوری و ساختار آن
یکی از پیشرفته ترین انواع کمپرسورهای باد، کمپرسور جریان محوری یا Axial Compressor است. این نوع پمپ باد توانایی فشرده سازی هوا در جریان های حجیم با راندمان بالا را دارد و در بسیاری از کاربردهای صنعتی و هوافضایی مورد استفاده قرار می گیرد.
کمپرسورهای محوری با طراحی جریان هوا موازی با محور چرخش، مزایایی در سرعت، بازده و یکنواختی جریان نسبت به سایر کمپرسورها ارائه می دهند. در این مقاله از فروشگاه میلاد کمپرسور به صورت تخصصی ساختار، عملکرد، مزایا و کاربردهای این کمپرسورها را توضیح داده ایم.
کمپرسور باد جریان محوری چیست؟
کمپرسور باد محوری نوعی پمپ باد دینامیک است که در آن هوا یا گاز هم راستا با محور چرخش روتور حرکت می کند. در این طراحی، جریان وارد قسمت ورودی می شود و از ردیف های متوالی تیغه های روتور (چرخان) و استاتور (ثابت) عبور می کند. در هر مرحله، انرژی به جریان وارد شده و به تدریج فشار افزایش می یابد تا به میزان مورد نیاز برسد. این روش چند مرحله ای فشرده سازی باعث می شود جریان حجیم تر و با کارایی بالاتری نسبت به کمپرسورهای دیگر تبدیل به هوای فشرده شود.
قطعات اصلی کمپرسور محوری
کمپرسورهای محوری از قطعات اصلی زیر تشکیل شده اند:
- روتور: مجموعه پره هایی که روی شفت نصب شده و با سرعت بالا می چرخند. سرعت و انرژی گاز پس از عبور از روتور افزایش می یابد.
- استاتور: پره های ثابت که پس از هر روتور قرار دارند و جریان را برای مرحله بعد آماده می کنند و بخش زیادی از انرژی جنبشی را به فشار تبدیل می کنند.
- مراحل: هر مرحله از یک روتور و یک استاتور تشکیل شده و چندین مرحله پشت سر هم قرار می گیرند تا فشار نهایی ایجاد شود.
- بدنه و محفظه: این بخش هوا را هدایت می کند و باید مقاومت مکانیکی و حرارتی بالایی داشته باشد تا در شرایط سخت کاری عملکرد پایدار داشته باشد.
هوا به صورت مستقیم و محوری از مراحل عبور می کند. در روتور انرژی جنبشی به هوا منتقل می شود و استاتور این انرژی جنبشی را تبدیل به فشار می کند. این چرخه در چندین مرحله تکرار می شود تا فشار نهایی حاصل گردد. طراحی چند مرحله ای به پمپ هوای جریان محوری اجازه می دهد که جریان های بزرگ و مداوم را با بازده بالا فشرده کنند.
ساختار و طراحی پمپ باد جریان محوری
برای بهینه سازی عملکرد کمپرسورهای محوری، طراحی مهندسی دقیق تیغه ها و مراحل اهمیت زیادی دارد. کارشناسان در مراحل طراحی از شبیه سازی های پیچیده دینامیک سیالات محاسباتی استفاده می کنند تا مسیر جریان، زاویه پره ها و توزیع فشار در کمپرسور را تحلیل و بهینه کنند. طراحی بهتر باعث می شود که سطح تماس جریان با تیغه ها بهینه شده و افت انرژی و پدیده های ناخواسته در جریان کاهش یابد.
در عمل، بهره گیری از نرم افزارها و مدل های پیشرفته شبیه سازی یکی از مهم ترین ابزارها برای رسیدن به عملکرد بالا و پایدار است. این تحلیل ها به مهندسان کمک می کند تا خطوط جریان را پیش بینی کنند و بر اساس آن جزئیات طراحی را بهینه کنند، بدون نیاز به آزمایش های فیزیکی طولانی و هزینه بر.
مزایا و محدودیت های استفاده از پمپ جریان محوری
کمپرسورهای محوری به دلیل طراحی پیچیده، دارای مزایای متعددی هستند که در بسیاری از صنایع ارزشمندند، اما در کنار آنها برخی محدودیت ها نیز وجود دارد.
از مهم ترین مزایا می توان به موارد زیر اشاره کرد:
- بازده انرژی بالا و جریان پیوسته: طراحی محوری باعث می شود کمپرسور قابلیت فشرده سازی هوا در حجم بالا و با بازده زیاد داشته باشد.
- توان عملکرد در دورهای بالا: این نوع کمپرسورها برای کاربردهای صنعتی بزرگ و موتورهای جت مناسب اند.
- فشرده سازی مرحله ای با افزایش فشار مناسب: مراحل متعدد باعث می شود فشار به صورت تدریجی و دقیق بالا برود.
در مقابل، محدودیت ها و چالش ها نیز وجود دارد:
- پیچیدگی طراحی و ساخت: نیاز به مهندسی دقیق، مواد پیشرفته و کنترل کیفیت بالا دارد.
- هزینه های تولید و نگهداری بالا: به دلیل تعداد زیاد تیغه ها و مراحل، هزینه تمام شده بیشتر از کمپرسورهای ساده تر است.
- حساسیت به شرایط جریان: اختلال در جریان ورودی، مانند ناپایداری یا نویز در هوا، می تواند عملکرد را تحت تاثیر قرار دهد و باعث پدیده هایی مانند «استال» یا «سورج» شود، که افت شدید کارایی را به دنبال دارد. برای جلوگیری از این مشکلات، طراحی دقیق پره ها و سیستم های کنترل پیشرفته ضروری است.
- عملکرد ضعیف در جریان های غیر طراحی: در شرایطی که سرعت یا دبی هوا بسیار پایین تر یا بالاتر از حد طراحی باشد، بازده کاهش می یابد و ممکن است کارایی پایین بیاید.

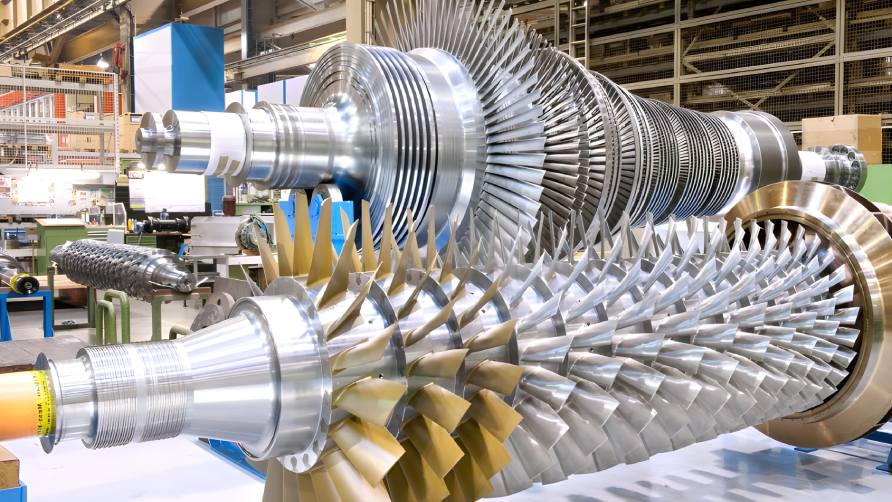

کاربردهای کمپرسور باد محوری
کمپرسورهای باد محوری در کاربردهای مختلفی استفاده می شوند، به خصوص در مواردی که جریان بالا و فشار متوسط تا زیاد مورد نیاز باشد. از مهم ترین کاربردها می توان به موارد زیر اشاره کرد:
- صنعت هوافضا: در موتورهای جت، پمپ جریان محوری وظیفه افزایش فشار هوای ورودی به محفظه احتراق را بر عهده دارند تا رانش و کارایی موتور افزایش یابد.
- نیروگاه های گازی: کمپرسورهای محوری برای تامین هوای فشرده و افزایش فشار در مراحل احتراق توربین های گازی به کار می روند و یکی از اجزای کلیدی در تولید برق هستند.
- سیستم های تهویه بزرگ صنعتی: در تهویه مطبوع و سامانه های گردش هوای ساختمان های عظیم یا خطوط تولید که نیاز به جریان مداوم هوا دارند، کمپرسورهای محوری عملکرد مطلوبی ارائه می دهند.
- فرآیندهای صنعتی با جریان زیاد گاز: در بسیاری از فرآیندهای پالایشگاهی، پتروشیمی و صنایع شیمیایی که نیاز به حجم بالای هوای فشرده دارند، پمپ هوای محوری به دلیل بازده بالا مورد استفاده قرار می گیرند.
پدیده های استال و سرج در کمپرسور محوری
یکی از موضوعات مهم در طراحی و بهره برداری کمپرسورهای محوری، پدیده های پیچیده در جریان مانند استال و سرج است.
استال زمانی رخ می دهد که جریان هوا به صورت ناخواسته از روی تیغه ها جدا می شود و قسمت هایی از کمپرسور کارایی خود را از دست می دهند، که منجر به کاهش راندمان و افزایش لرزش می شود. این جریان غیر یکنواخت می تواند بخش هایی از کمپرسور را غیرفعال کند و بازده کلی را کاهش دهد. شکل شدیدتر و گسترده تر این پدیده، یعنی سرج، می تواند باعث بازگشت جریان به سمت ورودی و اختلال کامل در فرآیند فشرده سازی شود و آسیب های جدی به ساختار دستگاه وارد کند.
مهندسان برای جلوگیری از استال و سورج از روش هایی مانند طراحی دقیق تیغه ها، سیستم های کنترلی، و بهینه سازی جریان استفاده می کنند، زیرا این پدیده ها نه تنها راندمان را کاهش می دهند، بلکه می توانند در شرایط بحرانی باعث خرابی قطعات شوند.
جمع بندی
کمپرسور باد محوری یکی از پیشرفته ترین تجهیزات فشرده سازی هوا و گاز در مهندسی است که با طراحی منحصر به فرد خود جریان را به صورت موازی با محور چرخش فشرده می کند. این پمپ باد برای جریان های حجیم، فشار متوسط تا زیاد و کاربردهای گسترده صنعتی و هوافضایی مناسب اند.
مزایای آنها شامل بازده بالا، توانایی کار در دورهای بالا و فشرده سازی پیوسته است، گرچه چالش هایی مانند حساسیت به پدیده های جریان، نیاز به طراحی دقیق و هزینه ساخت نسبتاً بیشتر نیز دارند. کاربردهای گسترده این کمپرسورها در موتورهای جت، نیروگاه ها و تهویه های صنعتی نشان می دهد که این فناوری در قلب بسیاری از سیستم های پیشرفته قرار دارد.
