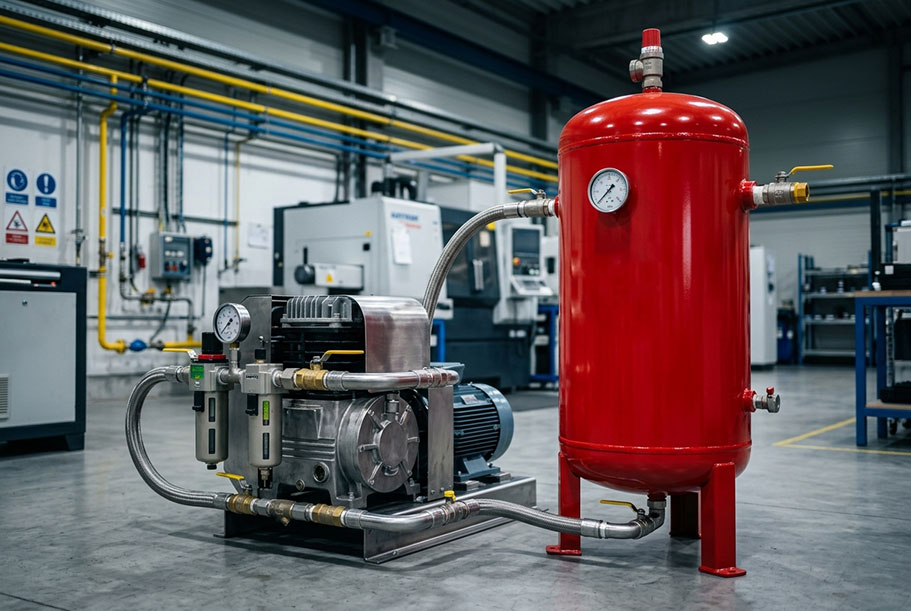

مخزن هوای فشرده چیست ؟ بررسی ظرفیت و کاربرد مخزن هوا در کمپرسور
مخزن هوای فشرده یکی از اجزای اصلی کمپرسور باد میباشد که وظیفه ذخیرهسازی، خنک سازی، تنظیم جریان هوا و حذف رطوبت را بر عهده دارد. مخزن باد در کمپرسور انواع مختلف و ظرفیتهای متفاوتی دارد که در این مقاله از میلاد کمپرسور به بررسی کامل آن میپردازیم. همچنین کاربرد و نحوهی عملکرد آن را شرح داده و در نهایت نکاتی برای نگهداری و تعمیر این مخزن ارائه میدهیم.
مخزن هوای فشرده و کاربرد آن در کمپرسور باد چیست؟
مخزن باد یک دستگاه کپسول مانند است که هوای فشرده شده توسط کمپرسور باد را در خود ذخیره میکند. این مخزن در کنار پمپ هوا جای میگیرد و بهره وری آن را افزایش داده و از هزینههای عملیاتی جانبی جلوگیری میکند.
مخزن هوای فشرده کاربردهای زیادی در کمپرسور باد دارد:
- ذخیرهسازی هوای فشردهشده: هوای فشردهشده توسط کمپرسور در مخزن ذخیره میشود تا در مواقع نیاز، بدون تأخیر و با فشار کافی در دسترس باشد.
- تنظیم جریان و خنککردن هوا: مخزن بهعنوان بافر عمل میکند و جریان هوا را بین کمپرسور و مصرفکننده مخصوصاً در زمان نوسانات و اوج مصرف، متعادل نگه میدارد. همچنین مخزن امکان خنکشدن تدریجی هوا را نیز فراهم میکند.
- تثبیت فشار هوای خروجی: با ذخیره حجم کافی هوا، فشار خروجی در محدودهی ثابت و یکنواختی حفظ میشود و از افت ناگهانی فشار جلوگیری میکند.
- کاهش استهلاک و مصرف انرژی: با ذخیره هوا در مخزن، کمپرسور مجبور نیست بهصورت پیوسته کار کند. این چرخه روشن/خاموششدن کنترلشده، استهلاک موتور را کاهش و عمر دستگاه را افزایش میدهد.
- حذف رطوبت هوا و روغن: در مخزن، بخار آب و ذرات روغن موجود در هوا به دلیل کاهش دما و سرعت، بهصورت مایع تهنشین شده و از طریق شیر تخلیه از سیستم خارج میگردند.
به دلیل اهمیت و طیف گستردهی کاربردهای این دستگاه، مخزن باد کمپرسور در صنایع مختلف از خودروسازی و غذایی گرفته تا پزشکی، حملونقل و کشاورزی نقش کلیدی داشته و بهطور کلی جزئی جدانشدنی از کمپرسور باد میباشد.
اجزای اصلی مخزن هوای فشرده
مخزن باد کمپرسور دارای ۳ قطعهی اصلی است که نصب و نگهداری صحیح آنها برای کارکرد امن مخزن باد الزامی است.
- شیر تخلیهی اتوماتیک الکترونیکی: این شیر برای تخلیهی اتوماتیک آب و روغن میعانشده در پایینترین نقطهی مخزن نصب میشود. وجود این شیر به منظور جلوگیری از تجمع مایعات و همچنین رطوبتزدایی از هوای فشردهشده ضروری میباشد.
- گیج فشار یا مانومتر: این وسیله فشار هوای داخل مخزن را اندازهگیری و کنترل میکند. مانومتر باید کاملاً خوانا و مقاوم باشد و در محدودهی فشار کاری تنظیم شود.
- شیر اطمینان: برای حفاظت از مخازن در شرایط افزایش فشار ناگهانی هوا به کار میروند و از انفجار آن جلوگیری میکنند. شیر اطمینان معمولاً 1.5 تا 2 بار بیشتر از حداکثر فشار کاری مخزن تنظیم میشود.
نحوه عملکرد مخزن باد در پمپ هوا
کمپرسور وظیفهی متراکمسازی هوای محیط و رساندن آن به فشار مورد نیاز را برعهده دارد. هوای محیط ابتدا از فیلتر هوا عبور میکند تا ذرات معلق و آلودگیها حذف شوند، سپس وارد بلوک هوا میشود. این بلوک از دو پیچ دوار با فاصلهی بسیار کم تشکیل شده است که هوا در حین عبور از میان آنها بهتدریج فشرده میشود و به دلیل این فرآیند، دمای هوا بهطور قابل توجهی افزایش مییابد.
برای روان کاری، جلوگیری از سایش و خنککاری، مقدار مشخصی روغن مخصوص کمپرسور اسکرو همزمان با هوا وارد بلوک میشود. مخلوط هوا و روغن پس از خروج از بلوک وارد مخزن جداکننده یا مخزن روغن میگردد؛ در این مرحله، روغن توسط فیلتر سپراتور از هوای فشرده جدا شده و در یک مدار مجزا به چرخهی خود بازمیگردد. هوای فشرده که اکنون عاری از روغن است، قبل از خروج نهایی از کمپرسور از رادیاتور خنککننده عبور میکند تا دمایش کاهش یابد؛ معمولاً فن رادیاتور در دماهای حدود ۷۰ درجهی سانتیگراد فعال شده و دما را حدود ۲۰ تا ۳۰ درجه پایین میآورد.
هوای فشردهی خنکشده سپس وارد مخزن ذخیره یا مخزن هوای فشرده میشود؛ مخزنی فلزی که بر اساس قوانین سادهی گاز عمل میکند و نقش بسیار مهمی در پایداری سیستم دارد. با ورود هوای پرفشار به این حجم ثابت، مولکولهای هوا متراکم میشوند و انرژی بهصورت فشار ذخیره میگردد. هنگام مصرف هوا توسط ابزار یا خط تولید، تنها بخشی از این ذخیره آزاد شده و فشار بهصورت تدریجی کاهش مییابد، نه ناگهانی؛ همین موضوع باعث یکنواختی فشار خروجی میشود. از سوی دیگر، هوای داغ خروجی کمپرسور وقتی وارد حجم بزرگ مخزن میشود، منبسط شده و دمایش افت میکند. این کاهش دما باعث میشود بخار آب موجود در هوا به قطرات مایع تبدیل شود و به دلیل جریان آرام داخل مخزن، این قطرات به کف مخزن تهنشین شوند.
این پدیدهی سادهی فیزیکی علاوه بر کاهش رطوبت هوای فشرده، بار کاری درایرها را کم کرده و با کاهش دفعات روشن و خاموششدن کمپرسور، به بهبود راندمان انرژی و افزایش عمر تجهیزات کمک میکند. در نهایت، هوای فشردهای پایدار، خنکتر و با کیفیت بالاتر در اختیار خط تولید قرار میگیرد.

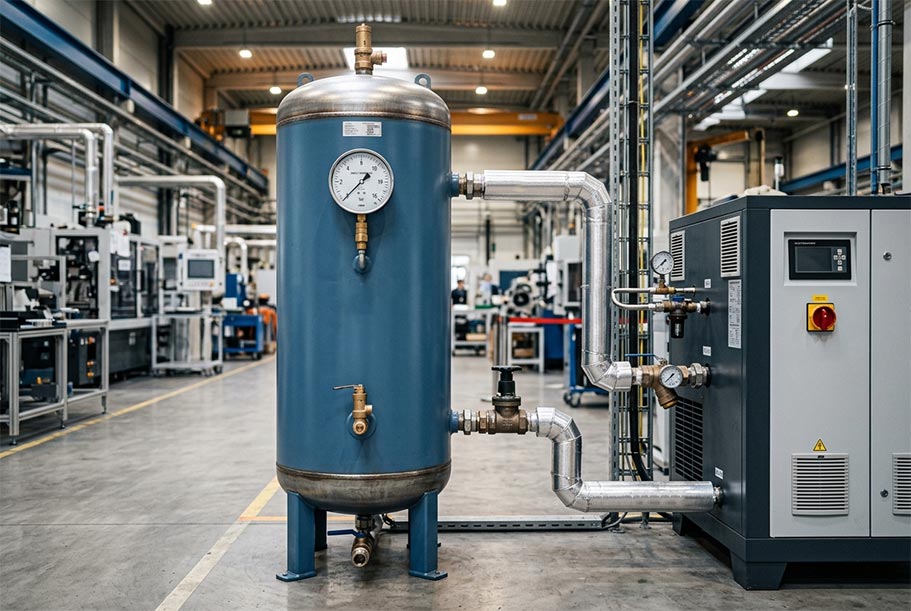

انواع مخزن هوای فشرده در پمپ باد
مخزن باد کمپرسورهای هوا معمولاً در شکلهای افقی و عمودی عرضه شده و بر اساس فشار کاری از ۸ تا ۱۶ بار، ۳ دستهی اصلی تقسیم میشوند:
- مخزن هوای فشردهی کم و نرمال: این نوع مخزن پرکاربردترین مدل در صنایع و کارگاههاست و برای فشارهای کاری معمول تا ۷ بار طراحی میشود.
- مخزن هوای فشردهی استاندارد: این مخازن زمانی استفاده میشوند که مجموعهی صنعتی به ضریب ایمنی بالاتر و گواهی استاندارد نیاز داشته باشد. معمولاً برای فشار تا ۸ بار به کار میروند.
- مخزن فشارقوی: مخزن فشارقوی برای محیطهایی با فشار بالا (۱۰، ۱۲ و ۱۶ بار) و شرایط کاری سخت طراحی میشود. ضخامت بدنه و تجهیزات ایمنی در این مدل بیشتر از حالت معمول است و ضریب ایمنی بالاتری برای تحمل فشار در نظر گرفته میشود. این نوع مخزن در صنایع سنگین و سیستمهایی که پایداری و ایمنی اولویت بالایی دارد، کاربرد دارد.
همچنین این مخازن هوا بر اساس ظرفیت نیز از ۵۰ لیتر تا ۵۰۰۰ لیتر عرضه میشوند که کاربرد آنها بسته به صنایع مختلف متفاوت است.
راهنمای خرید انتخاب ظرفیت مناسب مخزن هوا
در هنگام خرید مخزن کمپرسور باد باید چند فاکتور را در نظر گرفت:
- ظرفیت مخزن: ظرفیت مخزن باید متناسب با دبی هوای خروجی کمپرسور و الگوی مصرف انتخاب شود. حجم مخزن حدود 6 تا 10 برابر جریان خروجی سیستم در نظر گرفته شود.
- فشار مخزن: فشار کاری مخزن باید کاملاً با فشار تولیدی کمپرسور هماهنگ باشد. وجود گیج فشار و شیر اطمینان الزامی است. تنظیم شیر اطمینان معمولاً روی حدود 10٪ بالاتر از فشار کاری سیستم انجام میشود تا ایمنی مخزن و تجهیزات تضمین گردد.
- نوع و ظرفیت کمپرسور: نوع کاربرد و کمپرسور نیز باید در انتخاب مخزن در نظر گرفته شود، چراکه عدم تطابق ظرفیت کمپرسور و مخزن باعث ناپایداری فشار و کاهش راندمان سیستم میشود.
- در نهایت در نظر گرفتن نوع عمودی و افقی مخزن برای تناسب با فضای محل کار توصیه میشود. همچنین توجه کنید که هرچه حجم مخزن بزرگتر باشد، حجم و شدت هوای خروجی بیشتر میشود.
نگهداری مخزن باد
نگهداری درست مخزن هوای فشرده باعث افزایش ایمنی و جلوگیری از خوردگی میشود. تخلیهی منظم آب، بررسی عملکرد مانومتر و شیر اطمینان، و استفاده از پوشش اپوکسی چندلایه برای داخل و خارج مخزن از مهمترین اقدامات هستند. در محیطهای مرطوب یا دریایی نیز باید نوع رنگ و پوشش مناسب از سازنده درخواست شود.
همچنین بازرسی دورهای ضخامت مخزن، کنترل خوردگی، چککردن شیر اطمینان و مانومتر، و انجام بازرسی سالانه برای مخازن بزرگ یا پرفشار ضروری است. رنگآمیزی مرتب، جلوگیری از قرار گرفتن زیر باران و آفتاب، و توجه به شرایط نصب همگی به افزایش عمر مفید مخزن کمک میکنند.
نتیجه گیری
مخزن هوای فشرده یا مخزن باد از اجزای مهم و جدانشدنی کمپرسور هوا محسوب میشود که وظایف مختلفی را برای بهینهسازی کارکرد، افزایش بهرهوری پمپ باد و حفظ ایمنی آن برعهده دارد. این مخازن تنها محل ذخیرهی هوا نیستند، بلکه با کاهش نوسانات فشار و محدود کردن تعداد استارتهای کمپرسور، به افزایش عمر مفید پمپ باد کمک میکنند.
مخازن باد معمولاً بر اساس فشار کاری تقسیمبندی شده و باید با کمپرسور مربوط به آن از نظر ظرفیت و فشار هماهنگ باشد. در نهایت، بررسی منظم مخزن و کارکرد سه جزء اصلی آن یعنی مانومتر، شیر اطمینان و شیر تخلیه توصیه میشود.
