روتور کمپرسور باد چیست ؟ نقش و عملکرد روتور در فشرده سازی هوا
روتور کمپرسور باد، فارغ از نوع کمپرسور، نقشی اساسی در فرآیند فشرده سازی هوا دارد. این قطعه معمولاً به صورت چرخان طراحی شده تا انرژی جنبشی را به سیال منتقل کرده و با تبدیل آن به افزایش فشار، جریان را فشرده سازد. اهمیت روتور در عملکرد کلی کمپرسور به قدری بالاست که کیفیت طراحی و ساخت آن می تواند تاثیر چشمگیری بر راندمان، مصرف انرژی و عمر مفید دستگاه داشته باشد.
روتور کمپرسور باد چیست؟
روتور کمپرسور یک جزء چرخان است که در درون بدنه پمپ باد نصب می شود و وظیفه آن انتقال انرژی مکانیکی از موتور به سیال (هوا یا گاز) داخل کمپرسور است. این انرژی مکانیکی باعث افزایش سرعت و سپس فشار سیال می شود. در بسیاری از انواع پمپ هوا، روتور شامل تیغه ها یا پره هایی است که مستقیماً با جریان هوا در تماس هستند و این تماس باعث افزایش انرژی سیال می گردد.
روتور در پمپ باد های مختلف ممکن است اشکال و طراحی های متفاوتی داشته باشد، اما اصل عملکرد آن مشترک است: انتقال انرژی چرخشی به سیال و کمک به فرآیند فشرده سازی.

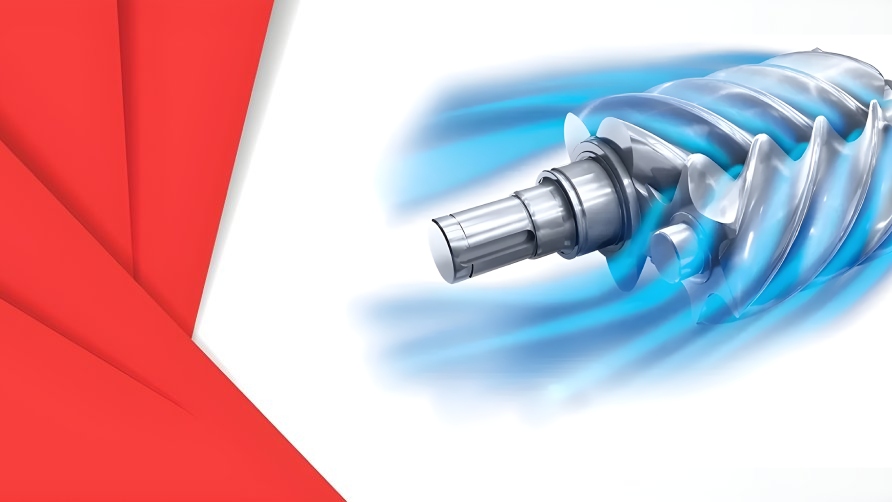

نقش روتور در فشرده سازی هوا
نقش اصلی روتور، تبدیل انرژی مکانیکی به انرژی فشاری سیال است. در کمپرسورهای دینامیک مانند سانتریفیوژ و محوری، روتور با چرخش خود سرعت سیال را افزایش می دهد. سپس این افزایش سرعت توسط بخش های دیگری از کمپرسور به فشار تبدیل می شود. فرآیند به طور خلاصه شامل مراحل زیر است:
- روتور با سرعت بالا می چرخد و انرژی مکانیکی دریافت شده از موتور را به سیال منتقل می کند.
- افزایش سرعت سیال در اثر تماس با تیغه های روتور باعث افزایش انرژی جنبشی می شود.
- قسمت های بعدی مانند دیفیوزر یا استاتور انرژی جنبشی را به افزایش فشار تبدیل می کنند.
- در نتیجه، هوا فشرده تر شده و برای کاربرد مورد نظر آماده می گردد.
در کمپرسورهای رفت و برگشتی، نقش روتور اندکی متفاوت است و بیشتر به حرکت پیستون مربوط می شود؛ اما در کمپرسورهای چرخان، روتور همچنان کلیدی ترین بخش در فرآیند فشرده سازی است.
انواع روتورها در کمپرسورهای مختلف
روتور کمپرسور بسته به نوع کمپرسور شکل و عملکرد متنوعی دارد. این روتورها در دو دسته کلی قرار می گیرند:
روتور در کمپرسورهای دینامیک
در کمپرسورهای دینامیک مانند کمپرسورهای سانتریفیوژ و محوری، روتور شامل پره ها یا تیغه هایی است که مستقیماً جریان هوا را هدایت می کنند. در کمپرسور سانتریفیوژ، روتور باعث چرخش سیال و هدایت آن به خارج می شود، در حالی که در کمپرسور محوری، روتور سیال را به صورت محوری به مراحل بعدی هدایت می کند.
روتور در کمپرسورهای جابه جایی مثبت
در کمپرسورهای رفت و برگشتی یا اسکرو، روتور ممکن است به شکل پیچ های حلزونی باشد که سیال را به داخل اتاقک فشرده سازی می کشاند و پس از کاهش حجم اتاقک، فشار سیال افزایش می یابد.
هر نوع روتور با توجه به طراحی کمپرسور، نقش خاص خود را در فرآیند فشرده سازی ایفا می کند، اما اصل کار همه آنها انتقال انرژی و کمک به افزایش فشار سیال است.

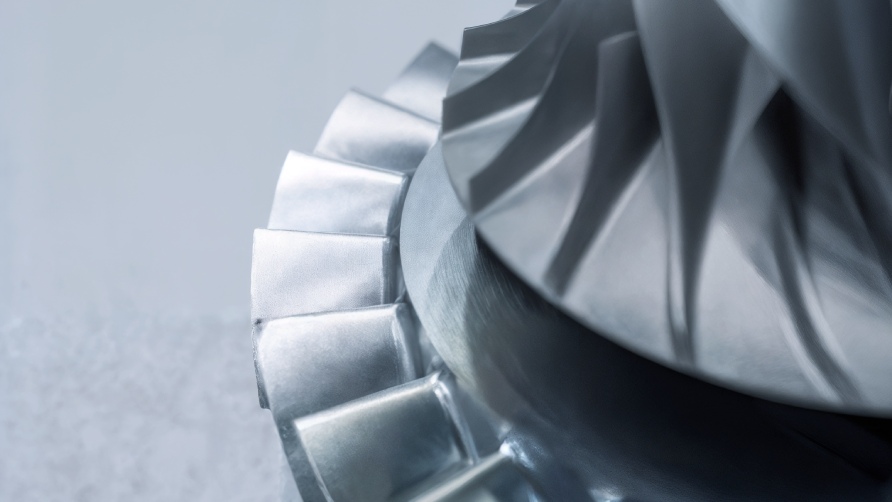

طراحی تیغه ها و شکل روتور
یک بخش حیاتی در طراحی روتور، شکل و زاویه تیغه ها است. طراحی تیغه ها باید به گونه ای باشد که بیشترین میزان انرژی را به سیال منتقل کند و در عین حال کمترین افت انرژی را داشته باشد. تیغه ها می توانند مستقیم یا منحنی باشند و زاویه آنها بسته به نوع کمپرسور و هدف فشرده سازی متفاوت است.
روتورهای مدرن معمولاً با استفاده از شبیه سازی های دینامیک سیالات محاسباتی (CFD) طراحی می شوند تا مسیر جریان، زاویه برخورد سیال با تیغه ها و توزیع فشار درون کمپرسور بهینه گردد. این طراحی های پیشرفته باعث می شود راندمان پمپ باد افزایش یابد، مصرف انرژی کاهش یابد، و پدیده هایی مانند جریان برگشتی یا آشفتگی کمتر اتفاق بیفتد.
نقش روتور در کمپرسورهای سانتریفیوژ
در کمپرسورهای سانتریفیوژ، روتور وظیفه افزایش انرژی جنبشی سیال را دارد. پره های روتور با چرخش سریع، هوا را به سمت محیط خارجی هدایت می کنند و نیروی گریز از مرکز باعث افزایش سرعت سیال می شود. سپس در بخش هایی مانند دیفیوزر، این انرژی جنبشی به فشار تبدیل می شود و هوا با فشار بالاتر از پمپ خارج می گردد.
در طراحی روتور سانتریفیوژ، شکل تیغه ها، سرعت چرخش و قطر روتور تأثیر مستقیم بر حداکثر فشار و بازده کمپرسور دارند.
نقش روتور در کمپرسورهای محوری
در کمپرسورهای محوری، روتور شامل چندین ردیف پره است که به صورت متوالی قرار گرفته اند. هوا به صورت محوری وارد می شود و هر ردیف پره انرژی بیشتری به جریان می دهد. سپس استاتور (پره های ثابت) سرعت هوا را کاهش داده و فشار را افزایش می دهد.
این ترتیب از مراحل روتور و استاتور به شکل پیوسته باعث می شود فشار به تدریج افزایش پیدا کند و هوا با فشار بیشتر از خروجی کمپرسور خارج شود. طراحی روتور در این نوع کمپرسورها باید به گونه ای باشد که بتواند جریان یکنواخت، کمترین افت انرژی و حداکثر بازده را تضمین کند.
تأثیر روتور بر بازده و مصرف انرژی پمپ باد
روتور مناسب و طراحی دقیق آن می تواند تاثیر بسزایی بر بازده کمپرسور و مصرف انرژی داشته باشد. طراحی بهینه تیغه ها و بالانس دقیق روتور باعث می شود کمپرسور با کمترین تلفات انرژی کار کند و به فشار مطلوب برسد. علاوه بر این، کاهش افت انرژی در مسیر عبور سیال باعث می شود مصرف سوخت یا برق موتور محرک نیز کاهش یابد.
مواد و ساخت روتور کمپرسور
انتخاب متریال مناسب برای روتور کمپرسور اهمیت زیادی دارد، زیرا این قطعه در معرض نیروهای شدید، دماهای بالا و تنش های متناوب است. در کمپرسورهای صنعتی معمولاً از آلیاژهای فولادی، آلومینیومی، تیتانیوم یا مواد مرکب با مقاومت بالا استفاده می شود تا مقاومت در برابر خستگی، خوردگی و حرارت افزایش یابد.
در کمپرسورهای هوافضا، وزن روتور نیز موضوع مهمی است و ساخت آن با آلیاژهای سبک و مقاوم باعث کاهش بار روی شفت و بالانس بهتر روتور می شود.
بالانس و نگهداری روتور
بالانس بودن روتور یکی از فاکتورهای کلیدی در عملکرد بدون لرزش و پایدار کمپرسور است. کوچک ترین عدم تعادل می تواند باعث لرزش، استهلاک زودرس یاتاقان ها و حتی خرابی قطعات شود. برای همین، روتورها در کارخانه با دقت بالا بالانس می شوند و در عملیات سرویس دوره ای نیز بررسی می گردند.
همچنین نگهداری روتور شامل تمیزکاری منظم، بررسی لرزش، تعویض یاتاقان ها و کنترل سلامت تیغه ها است تا طول عمر و راندمان کمپرسور حفظ شود.
مشکلات رایج مربوط به روتور و نحوه رفع آنها
روتور کمپرسور می تواند دچار مشکلاتی مانند خستگی مواد، خوردگی، ایجاد ترک یا عدم بالانس شود. این مشکلات می توانند باعث کاهش بازده، افزایش لرزش و حتی خرابی کامل کمپرسور شوند. بنابراین، بازرسی دوره ای، تست لرزش و نگهداری صحیح از روتور از اهمیت بسیار بالایی برخوردار است.
خستگی مواد و ترک خوردگی
مشکل: استفاده طولانی مدت، فشار زیاد و تغییرات دمایی می تواند باعث خستگی مواد روتور و ایجاد ترک های ریز شود.
راه حل:
- بررسی دوره ای روتور با استفاده از تست های غیرمخرب (NDT) مانند اولتراسوند یا ذرات مغناطیسی.
- کاهش بار عملیاتی و جلوگیری از فشار بیش از حد روی کمپرسور.
- تعویض روتور یا ترمیم محل ترک در صورت مشاهده آسیب جدی.
خوردگی و زنگ زدگی
تماس روتور با رطوبت یا ذرات آلاینده هوا می تواند باعث خوردگی فلز شود و تیغه ها یا بدنه روتور آسیب ببینند.
راه حل:
- استفاده از روتورهای با پوشش ضد خوردگی یا آلیاژ مقاوم به زنگ زدگی.
- نصب فیلترهای مناسب برای جلوگیری از ورود ذرات و رطوبت به کمپرسور.
- پاک سازی و روغن کاری منظم روتور برای حفظ سطح فلز.
عدم بالانس روتور
روتور نامتعادل باعث لرزش، صدا و فشار اضافی روی یاتاقان ها می شود.
راه حل:
- بالانس دقیق روتور در کارخانه و بررسی دوره ای آن در سرویس های نگهداری.
- کنترل وزن تیغه ها و اجتناب از آسیب یا تغییر شکل آن ها.
- جایگزینی تیغه های خراب یا تغییر شکل یافته.
ساییدگی و آسیب تیغه ها
تیغه های روتور ممکن است در اثر تماس با ذرات جامد، گرد و غبار یا خوردگی ساییده شوند، که راندمان کمپرسور را کاهش می دهد.
راه حل:
- نصب فیلترهای ورودی هوا برای جلوگیری از ورود ذرات.
- بررسی منظم تیغه ها و تعویض یا ترمیم آن ها در صورت فرسودگی.
- استفاده از مواد مقاوم تر برای تیغه ها در کمپرسورهای صنعتی سنگین.
دمای بیش از حد و تغییر شکل روتور
عملکرد طولانی مدت یا تهویه ناکافی باعث افزایش دما و تغییر شکل روتور می شود که می تواند منجر به تماس با بدنه یا کاهش بازده شود.
راه حل:
- کنترل سیستم خنک کننده و اطمینان از جریان مناسب هوا یا روغن خنک کننده.
- توقف موقت کمپرسور در صورت داغ شدن بیش از حد و بررسی روتور.
- استفاده از مواد با مقاومت حرارتی بالا برای روتور.
نتیجه گیری
روتور کمپرسور هوا، چه در نوع سانتریفیوژ باشد و چه محوری، یکی از بنیادی ترین قطعات در سیستم فشرده سازی هوا است. نقش آن فراتر از یک قطعه مکانیکی چرخان است؛ روتور انرژی مکانیکی را به انرژی فشار تبدیل می کند، راندمان پمپ را تعیین می نماید، و در نهایت بر مصرف انرژی، عمر مفید دستگاه و کیفیت عملکرد تاثیر مستقیم دارد.
درک دقیق عملکرد روتور، اصول طراحی، مواد ساخت و نگهداری می تواند به انتخاب بهتر پمپ هوا، بهینه سازی مصرف انرژی و افزایش عمر مفید دستگاه کمک کند. برای مهندسان و کاربران صنعتی که به دنبال عملکرد پایدار و بهینه هستند، آشنایی با نقش روتور کمپرسور یک نیاز اساسی محسوب می شود.
