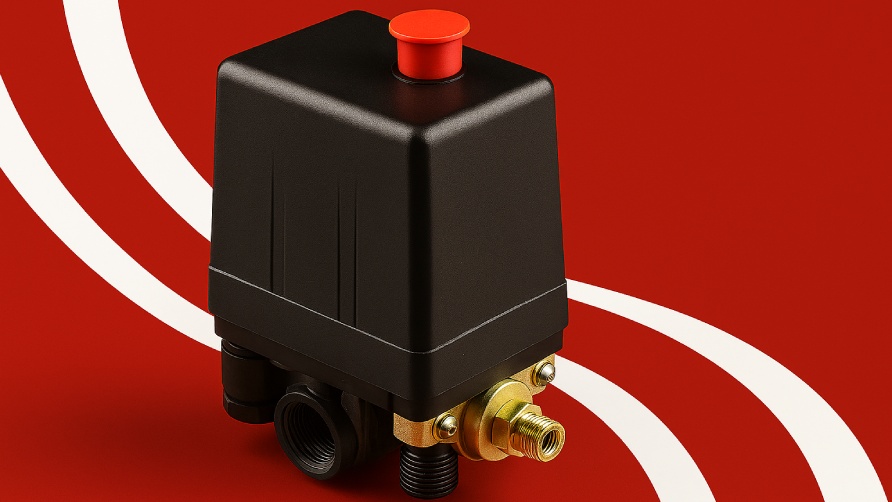

پرشر سوئیچ چیست؟ نقش کلید قطع و وصل خودکار در کمپرسور باد

یکی از مهم ترین اجزای کمپرسور باد، پرشر سوئیچ یا کلید اتومات است. پرشر سوئیچ مسئول تنظیم و کنترل فشار هوای داخل مخزن پمپ هوا است و نقش حیاتی در ایمنی، کارایی و طول عمر دستگاه ایفا می کند. در این مقاله، به طور کامل به تعریف پرشر سوئیچ، نحوه عملکرد، نصب، سیم کشی، تعمیر و اهمیت آن خواهیم پرداخت.

پرشر سوئیچ کمپرسور باد چیست؟

پرشر سوئیچ Pressure Switch یک کلید مکانیکی – الکترونیکی است که به فشار داخل مخزن واکنش نشان می دهد. وظیفه اصلی آن کنترل عملکرد کمپرسور است تا دستگاه فقط زمانی کار کند که فشار پایین باشد و وقتی به فشار مطلوب رسید، خاموش شود.

درون این قطعه معمولاً یک دیافراگم فلزی یا لاستیکی وجود دارد که با تغییر فشار خم می شود. این خم شدن باعث حرکت یک پلاتین یا کنتاکت برقی می شود و همین حرکت، مدار برق پمپ را وصل یا قطع می کند. طراحی ساده، عملکرد فوق العاده دقیق و استهلاک پایین، پرشر سوئیچ را به یکی از حیاتی ترین قطعات کمپرسور هوا تبدیل کرده است.

نقش کلید قطع و وصل خودکار در کمپرسور باد

پرشر سوئیچ در واقع نقش سیستم مدیریت فشار را بر عهده دارد. بدون آن، کاربر باید به صورت دستی کمپرسور را خاموش و روشن کند و این هم خطرناک است، هم غیردقیق، هم غیرحرفه ای.

کلید اتومات به این صورت کار می کند:

وقتی فشار درون مخزن پایین تر از حد تعریف شده می شود، دیافراگم آزاد شده و پلاتین بسته می شود. در نتیجه برق به موتور می رسد و کمپرسور شروع به کار می کند. اما همین که فشار به حد بالا یا همان Cut-out رسید، دیافراگم تحت فشار قرار می گیرد، پلاتین را باز کرده و موتور خاموش می شود. این چرخه بدون دخالت کاربر تکرار می شود.

این عملکرد خودکار چند فایده مهم دارد:

جلوگیری از ترکیدن یا آسیب دیدن مخزن
دوم، صرفه جویی در مصرف برق
افزایش چشمگیر عمر پمپ

انواع پرشر سوئیچ کمپرسور باد

پرشر سوئیچ ها بر اساس طراحی داخلی، کاربرد و میزان فشار قابل تحمل، به چند دسته تقسیم می شوند. مثلاً مدل های دیافراگمی رایج ترین اند، اما مدل های پیستونی در فشارهای بالاتر عملکرد پایدار تری دارند.

در پرشر سوئیچ های دیجیتال، عملکرد به جای کنتاکت مکانیکی، توسط سنسورهای الکترونیکی انجام می شود. این مدل ها دقت بسیار بالایی دارند و برای دستگاه هایی که نیاز به کنترل کامپیوتری یا PLC دارند مناسب ترند. با این حال در کمپرسورهای رایج کارگاهی و صنعتی، معمولاً همان مدل های مکانیکی نصب می شود چون تعمیرپذیری بالاتری دارند و قیمت شان نیز اقتصادی تر است.

کلید اتومات تک فاز: این نوع کلید برای کمپرسورهای با موتور تک فاز طراحی شده است. عملکرد آن مشابه سایر پرشر سوئیچ هاست، با این تفاوت که سیم کشی ساده تری دارد و معمولاً برای مصارف خانگی یا کارگاه های کوچک استفاده می شود. کلید اتومات تک فاز جریان برق ورودی را مستقیم به موتور منتقل می کند و به صورت خودکار موتور را روشن یا خاموش می کند تا فشار مخزن همیشه در حد مطلوب باشد.
کلید اتومات سه فاز: این نوع کلید برای کمپرسورهای صنعتی با موتور سه فاز استفاده می شود. کلید اتومات سه فاز قادر است جریان بالای موتورهای صنعتی را کنترل کند و فشار هوای مخزن را دقیقاً تنظیم نماید. سیم کشی این کلید پیچیده تر است و معمولاً شامل فازهای L1، L2 و L3 و یک کنتاکتور برای ایمنی و کنترل بهتر موتور است. کلید اتومات سه فاز برای کاربردهای صنعتی و تولیدی با ظرفیت بالای هوا ضروری است.

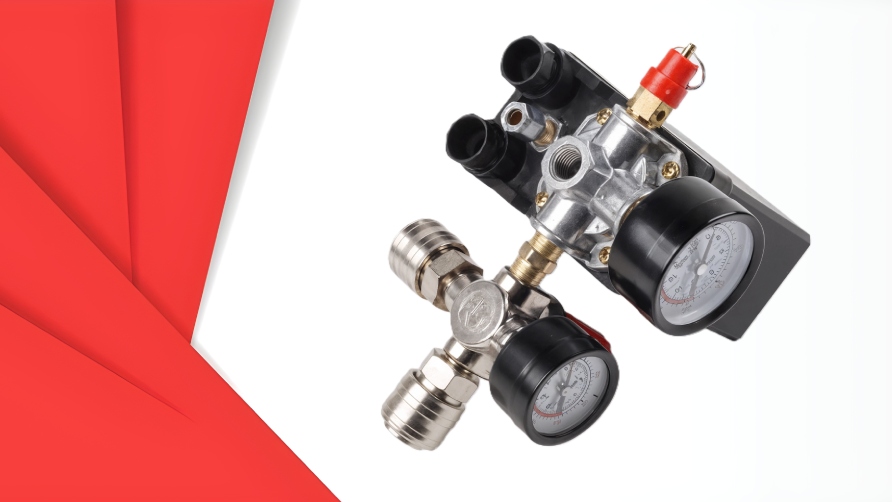

نحوه نصب کلید اتومات کمپرسور باد

نصب پرشر سوئیچ یکی از بخش های مهم تعمیرات و سرویس پمپ هوا است. این کار باید با دقت انجام شود، زیرا کوچک ترین اشتباه در نصب یا اتصال برق می تواند باعث خرابی موتور یا حتی ایجاد خطر برق گرفتگی شود.

برای نصب، ابتدا کمپرسور باید کاملاً خاموش و بدون فشار باشد. پرشر سوئیچ روی یک پایه یا سه راهی مخصوص کنار شیر یک طرفه و خروجی مخزن نصب می شود. این موقعیت به گونه ای طراحی شده که پرشر سوئیچ بتواند فشار واقعی مخزن را حس کند. سپس اتصالات لوله ای با نوار تفلون یا اورینگ آب بندی می شوند تا نشتی وجود نداشته باشد.

در مرحله بعد، سیم کشی انجام می شود که در بخش بعدی به صورت کامل توضیح می دهم. پس از نصب، با تست دستی کمپرسور باید مطمئن شد که پرشر سوئیچ در فشارهای Cut-in و Cut-out صحیح عمل می کند.

تنظیم Cut-in و Cut-out در پرشر سوئیچ

در داخل پرشر سوئیچ دو پیچ وجود دارد: یکی برای تنظیم فشار وصل (Cut-in) و دیگری برای تنظیم فشار قطع (Cut-out). چرخاندن این پیچ ها میزان مقاومت فنر داخلی را تغییر می دهد و در نتیجه فشار عملکرد دستگاه بالا یا پایین می رود.

در بسیاری از کمپرسورها، این محدوده از قبل استاندارد شده و توسط کارخانه تنظیم می شود. اما در مواردی که کاربر نیاز به فشار دقیق تری دارد؛ مثلاً کارگاه های رنگ، خط تولید یا صنایع حساس، تنظیم دستی بسیار مفید است.

مهم ترین اصل در این تنظیمات تناسب میان فشار عملکرد پمپ باد و توان موتور است. فشار بیش از حد بالا می تواند باعث فشار آمدن به موتور، افزایش حرارت و خرابی زودرس دستگاه شود.

تنظیم پرشر سوئیچ به شما امکان می‌دهد فشار روشن شدن (Cut‑in) و خاموش شدن (Cut‑out) کمپرسور را مطابق نیاز کنترل کنید. برای این کار مراحل زیر را رعایت کنید:

ایمنی اول: قبل از هر کاری برق کمپرسور را قطع کرده و مخزن را خالی کنید.
دسترسی به پیچ تنظیم: درپوش پرشر سوئیچ را باز کنید تا به پیچ‌های تنظیم فشار دسترسی داشته باشید.
تنظیم Cut‑in (فشار روشن شدن): پیچ مربوطه را برای افزایش فشار به سمت ساعت و برای کاهش فشار برعکس بچرخانید.
تنظیم Cut‑out (فشار خاموش شدن): پیچ دوم (یا differential) را برای تعیین فشار قطع تنظیم کنید. اختلاف فشار بین روشن و خاموش شدن باید منطقی باشد (حدود 15–20 PSI) تا کمپرسور به طور مکرر روشن و خاموش نشود.
تست و اطمینان: پس از تنظیم، درپوش را ببندید، برق را وصل کنید و فشار سنج مخزن را بررسی کنید تا مطمئن شوید دستگاه در محدوده ایمن و مطلوب کار می‌کند.
نکته مهم: هرگز تنظیم را با فشار هوای داخل مخزن یا برق وصل انجام ندهید، و اگر سوئیچ از نوع ثابت است، تغییر آن ممکن است عملکرد دستگاه را مختل کند.

سیم کشی پرشر سوئیچ پمپ هوا

داخل پرشر سوئیچ ترمینال هایی برای اتصال برق ورودی و خروجی قرار دارد. معمولاً دو سیم برای ورودی فاز و نول موتور و دو سیم برای خروجی به کمپرسور در نظر گرفته می شود. برخی مدل ها تقویت کننده یا محافظ حرارتی هم دارند که به صورت سری در مدار قرار می گیرد.

نکته مهم این است که پرشر سوئیچ خود یک کلید قطع کننده است و برق اصلی موتور از داخل آن عبور می کند. بنابراین سیم کشی باید کاملاً محکم، ایمن و مطابق استاندارد انجام شود.

اتصال اشتباه سیم های ورودی و خروجی می تواند باعث سوختن موتور یا عمل نکردن کلید شود. به همین دلیل توصیه می شود از برقکار صنعتی یا متخصص کمپرسور هوا کمک گرفته شود، یا اینکه به نقشه فنی روی درپوش پرشر سوئیچ دقت شود.

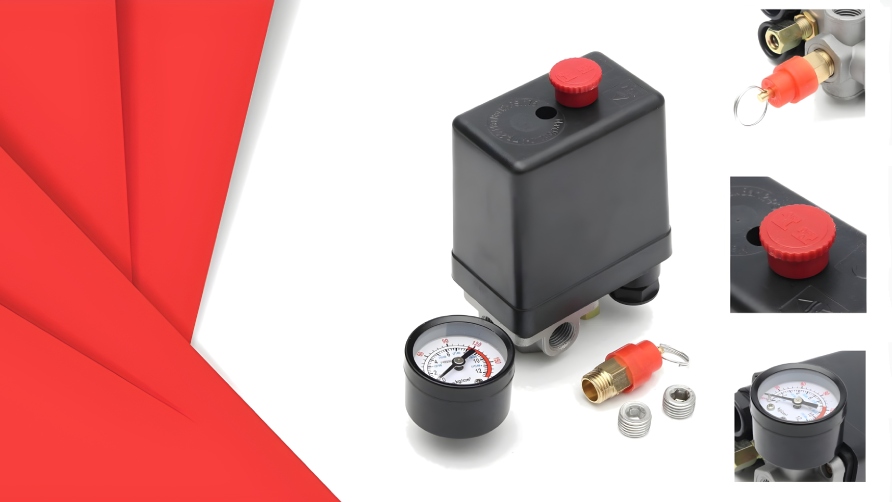

ساختار داخلی پرشر سوئیچ و اجزای آن

کلید اتومات از چند بخش اصلی تشکیل شده است:

دیافراگم یا بلوز: این قطعه مکانیکی فشار هوای داخل مخزن را حس می کند و تغییر شکل آن باعث حرکت مکانیزم داخلی سوئیچ می شود. دیافراگم به عنوان قلب حسگر فشار عمل می کند.
فنر تنظیم فشار: فنر، نیروی مخالف دیافراگم را فراهم می کند و با پیچ تنظیم قابل تغییر است. تغییر میزان کشش فنر باعث تنظیم فشار وصل (Cut‑in) و فشار قطع (Cut‑out) می شود.
کنتاکت های الکتریکی: کنتاکت ها جریان برق موتور کمپرسور را وصل یا قطع می کنند. وقتی فشار کم باشد، کنتاکت ها بسته شده و موتور روشن می شود. وقتی فشار به حد مطلوب رسید، کنتاکت ها باز شده و موتور خاموش می شود.
پیچ یا مهره های تنظیم: این پیچ ها به کاربر اجازه می دهند فشار روشن و خاموش شدن کمپرسور را تنظیم کند. در بعضی مدل ها یک پیچ برای Cut‑in و یک پیچ برای Cut‑out وجود دارد، و در بعضی مدل ها یک پیچ فشار کل را کنترل می کند.
شیر رهاسازی فشار: بعضی مدل ها دارای یک شیر کوچک هستند که پس از خاموش شدن موتور، هوای باقی مانده بین پمپ و شیر یک طرفه را تخلیه می کند تا راه اندازی مجدد آسان تر شود.

نحوه تعمیر پرشر سوئیچ

تعمیر پرشر سوئیچ بستگی به نوع خرابی دارد. معمولاً خرابی ها در سه بخش دیده می شود:

خرابی دیافراگم
خرابی فنر
گیر کردن پلاتین ها

اگر دیافراگم سوراخ شده باشد، فشار به درستی منتقل نمی شود و دستگاه یا همیشه روشن می ماند یا اصلاً روشن نمی شود. در این حالت باید دیافراگم تعویض شود.

اگر فنر تنظیم فشار ضعیف و شل شده باشد، فشارهای Cut-in و Cut-out از دقت خارج می شوند. گاهی تنظیم مجدد کمک می کند، اما در بسیاری از موارد نیاز به تعویض خواهد بود.

پلاتین ها نیز ممکن است به مرور زمان اکسیده شوند و در زمان مناسب باز یا بسته نشوند. این مشکل معمولاً با تمیز کردن پلاتین و سوهان کاری سبک حل می شود.

در نهایت اگر کلید اتومات دچار سوختگی یا ذوب شدن محل اتصالات شود، تعمیر آن به صرفه نیست و باید تعویض شود.

برای تعمیر پرشر سوئیچ:

ابتدا سوئیچ را از برق جدا کنید.
کنتاکت‌ ها و دیافراگم داخلی را بررسی کنید؛ کثیفی یا خرابی ممکن است باعث اختلال شود.
فنر و پیچ تنظیم فشار را کنترل کنید؛ ممکن است نیاز به تنظیم مجدد داشته باشند.
در صورت خرابی قطعات مکانیکی یا الکتریکی، بهتر است قطعه اصلی را جایگزین کنید تا عملکرد ایمن تضمین شود.

نکات مهم هنگام خرید پرشر سوئیچ

هنگام خرید کلید اتومات پمپ باد باید چند فاکتور کلیدی را بررسی کنید:

مهم ترین مورد، محدوده فشار قابل تحمل پرشر سوئیچ است. هر کمپرسور مخزن و موتور مخصوص خود را دارد، بنابراین سوئیچ باید متناسب با آن انتخاب شود.

مورد مهم دیگر کیفیت بدنه و اتصالات داخلی است. پرشر سوئیچ های ضعیف یا بی کیفیت معمولاً عملکرد دقیق ندارند و طول عمرشان نیز کوتاه است.

مسئله بعد برند و خدمات پس از فروش است. استفاده از پرشر سوئیچ های ارزان ممکن است در ابتدا جذاب باشد، اما خرابی زودهنگام آنها معمولاً هزینه بیشتری ایجاد می کند. در این زمینه، فروشگاه میلاد کمپرسور یکی از معتبرترین منابع برای خرید قطعات اصلی و تضمینی است.

جمع بندی

پرشر سوئیچ یکی از حیاتی ترین قطعات کمپرسور باد است؛ قطعه ای که امنیت، کارایی، دقت و عمر دستگاه را تضمین می کند. این قطعه با مکانیزمی ساده اما هوشمند، فشار داخل مخزن را دائماً کنترل می کند و باعث می شود پمپ باد به صورت اتوماتیک روشن و خاموش شود. انتخاب درست، نصب صحیح و سرویس به موقع پرشر سوئیچ می تواند از بسیاری خرابی ها جلوگیری کند.
