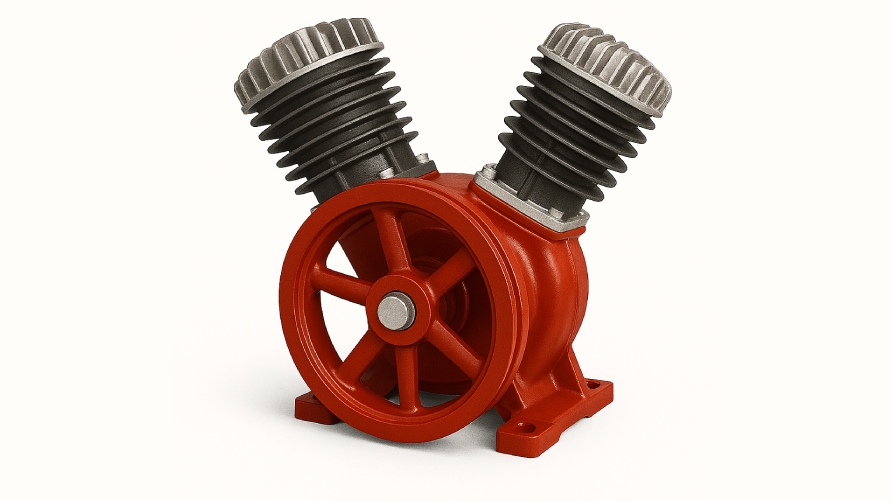

سیلندر کمپرسور باد چیست ؟ آشنایی با ساختار و وظیفه سیلندر کمپرسور هوا

سیلندر یکی از حیاتی ترین اجزا در هر کمپرسور باد است و وظیفه اصلی آن فشرده سازی هوا یا گاز برای مصارف صنعتی و خانگی است. این قطعه به شکل محفظه ای طراحی شده که پیستون درون آن حرکت رفت و برگشتی دارد و انرژی مکانیکی وارد شده از موتور را به انرژی فشار تبدیل می کند.

جنس سیلندر کمپرسور باد معمولاً از چدن، فولاد یا آلیاژهای مقاوم ساخته می شود تا توان تحمل فشار و حرارت بالا را داشته باشد. همچنین، در بالای سیلندر سوپاپ های ورودی و خروجی قرار دارند که جریان گاز را کنترل می کنند: سوپاپ ورودی هوا یا گاز را به داخل سیلندر هدایت می کند و سوپاپ خروجی گاز فشرده شده را خارج می سازد. این فرآیند به طور مداوم تکرار می شود و هوای فشرده مورد نیاز سیستم های صنعتی و خانگی تأمین می شود.

برای خرید سیلندر کمپرسور باد و دیگر قطعات با کیفیت پمپ هوا، فروشگاه تخصصی میلاد کمپرسور ارائه دهنده محصولات با ضمانت و استانداردهای صنعتی، بهترین گزینه است.

ساختار سیلندر کمپرسور باد

سیلندر کمپرسور باد از چند بخش کلیدی تشکیل شده که هر کدام وظیفه ای خاص دارند و بدون هماهنگی بین آنها عملکرد مختل می شود. بلوک سیلندر محفظه اصلی است که پیستون در آن حرکت می کند و فشرده سازی هوا یا گاز را انجام می دهد. لینر سیلندر لایه داخلی است که تماس مستقیم با پیستون دارد و از سایش آن جلوگیری می کند. سر سیلندر محل نصب سوپاپ های ورودی و خروجی است و فشار داخل سیلندر را تنظیم می کند. سوپاپ ها جریان گاز را کنترل می کنند و سیستم خنک کننده حرارت ناشی از فشرده سازی را کاهش می دهد. شناخت دقیق این اجزا به انتخاب صحیح سیلندر و نگهداری اصولی کمپرسور کمک می کند.

بلوک سیلندر: محفظه اصلی که پیستون در آن حرکت می کند و فشرده سازی گاز در آن انجام می شود.
لینر سیلندر: لایه داخلی سیلندر که تماس مستقیم با پیستون دارد و از سایش جلوگیری می کند، معمولاً از چدن یا فولاد مقاوم ساخته می شود.
سر سیلندر: محل نصب سوپاپ های ورودی و خروجی و تنظیم فشار گاز.
سوپاپ های ورودی و خروجی: کنترل جریان گاز به داخل و خارج سیلندر.
سیستم خنک کننده: کاهش حرارت ناشی از فشرده سازی با هوا یا آب.

هر یک از این اجزا در هماهنگی کامل با یکدیگر، عملکرد بهینه کمپرسور را تضمین می کنند.

سیلندر کمپرسور هوا چگونه کار می کند؟

عملکرد سیلندر بر اساس حرکت رفت و برگشتی پیستون و کنترل جریان گاز توسط سوپاپ ها انجام می شود. ابتدا سوپاپ ورودی باز شده و هوا یا گاز وارد سیلندر می شود، سپس پیستون حرکت کرده و گاز را فشرده می کند. پس از رسیدن به فشار مطلوب، سوپاپ خروجی باز شده و گاز فشرده خارج می شود. این چرخه به طور مداوم تکرار می شود تا هوای فشرده مورد نیاز سیستم تأمین شود. فرآیند فشرده سازی در کمپرسورهای باد تک مرحله ای ساده و در چندمرحله ای پیچیده تر و کارآمدتر است.

ورود گاز به سیلندر: سوپاپ ورودی باز شده و هوا یا گاز وارد می شود.
فشرده سازی گاز: حرکت رفت و برگشتی پیستون باعث کاهش حجم و افزایش فشار گاز می شود.
خروج گاز فشرده: پس از رسیدن به فشار مطلوب، سوپاپ خروجی باز شده و گاز فشرده خارج می شود.

این چرخه پیوسته در کمپرسورهای هوای تک مرحله ای و چندمرحله ای تکرار می شود و بازدهی فشار مورد نیاز را فراهم می آورد.

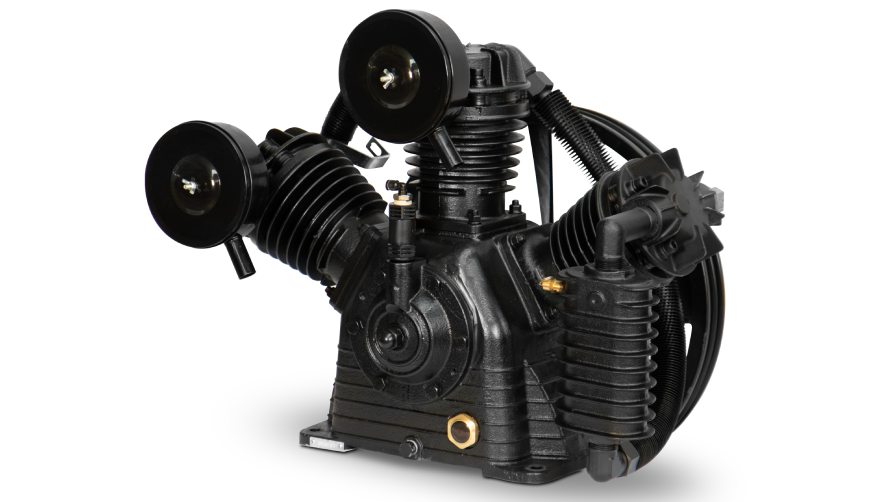

انواع سیلندر پمپ باد کدامند؟ مدل های مختلف سیلندر کمپرسور باد

سیلندرها بسته به نوع کاربرد و عملکرد کمپرسور هوا انواع مختلفی دارند. سیلندرهای تک مرحله ای گاز را در یک مرحله فشرده می کنند و برای فشار متوسط مناسب هستند، در حالی که سیلندرهای چندمرحله ای فشار بالا را در چند مرحله ایجاد می کنند. سیلندرهای یکطرفه پیستون را فقط در یک جهت حرکت می دهند و معمولاً در کمپرسورهای کوچک یا خانگی استفاده می شوند، اما سیلندرهای دوطرفه با حرکت پیستون در هر دو جهت ظرفیت هوای فشرده را افزایش می دهند. شناخت نوع مناسب سیلندر به بهره وری و طول عمر کمپرسور کمک می کند.

سیلندرهای کتابی (V-Shaped)

در این نوع طراحی، سیلندرها به صورت زاویه دار (معمولاً 90 درجه) قرار می گیرند. این طراحی باعث کاهش اندازه و وزن کمپرسور می شود و برای کاربردهایی که محدودیت فضا دارند، مناسب است. یکی از نمونه‌ های شناخته‌ شده در بازار ایران، سیلندر کمپرسور باد 2065 کتابی است. این مدل به‌ دلیل کیفیت بالا و سازگاری با کمپرسورهای پرمصرف، در کارگاه‌ ها، تعمیرگاه‌ ها و صنایع کوچک بسیار استفاده می‌ شود.

سیلندرهای خورجینی (Radial)

در این طراحی، سیلندرها به صورت شعاعی از یک نقطه مرکزی قرار می گیرند. این نوع طراحی معمولاً در کمپرسورهای بزرگ صنعتی استفاده می شود و ظرفیت بالایی را ارائه می دهد.

به عنوان مثال، در میان مدل‌ های پرکاربرد می‌ توان به سیلندر کمپرسور باد 2105 خورجینی اشاره کرد که در کمپرسورهای سه سیلندر به کار می‌ رود. طراحی V شکل این سیلندر باعث می‌ شود فشار وارد بر موتور کاهش یافته و راندمان کاری دستگاه افزایش یابد. همچنین به دلیل استفاده از آلیاژهای مقاوم، طول عمر بالایی داشته و برای کارگاه‌ ها و صنایع با مصرف هوای بالا بسیار مناسب است.

مدل دیگری که کاربرد زیادی دارد، سیلندر کمپرسور باد 2065 خورجینی است. این سیلندر بیشتر در کمپرسورهای دو سیلندر استفاده می‌ شود و به دلیل طراحی خورجینی، امکان خنک‌ کاری بهتر و توزیع یکنواخت فشار را فراهم می‌ کند. علاوه بر این، به دلیل وجود قطعات یدکی آن در بازار، تعمیر و نگهداری آن ساده‌ تر از بسیاری مدل‌ های مشابه است.

سیلندرهای خطی (Inline)

در این طراحی، سیلندرها به صورت خطی و در یک ردیف قرار می گیرند. این طراحی برای کمپرسورهای با فشار متوسط مناسب است و در بسیاری از کاربردهای صنعتی استفاده می شود.

سیلندرهای دوطرفه (Double-Acting)

در این نوع سیلندرها، پیستون در هر دو جهت حرکت می کند و در نتیجه ظرفیت تولید هوای فشرده افزایش می یابد. این طراحی برای کاربردهایی که نیاز به حجم بالای هوا دارند، مناسب است.

سیلندرهای تک طرفه (Single-Acting)

در این طراحی، پیستون فقط در یک جهت حرکت می کند. این نوع طراحی برای کمپرسورهای کوچک و کاربردهای خانگی مناسب است.

انتخاب نوع مناسب سیلندر باید بر اساس نیاز مصرف، فشار مورد نظر و ظرفیت کمپرسور صورت گیرد.

نکات مهم در نگهداری و تعمیر سیلندر پمپ باد

نگهداری اصولی سیلندر کمپرسور از اهمیت ویژه ای برخوردار است و شامل بررسی دوره ای، تعویض قطعات فرسوده، روانکاری، کنترل دما و فشار کاری است. با رعایت این نکات می توان بازدهی کمپرسور را بالا برد و از هزینه های تعمیرات غیرضروری جلوگیری کرد. همچنین، رعایت دستورالعمل های تولیدکننده و استفاده از قطعات استاندارد طول عمر سیستم را افزایش می دهد.

بازرسی دوره ای: بررسی سیلندر برای نشتی، ترک یا خوردگی.
تعویض قطعات فرسوده: سوپاپ ها، پیستون و اورینگ ها باید در صورت کاهش کارایی تعویض شوند.
روانکاری مناسب: استفاده از روغن با کیفیت برای کاهش اصطکاک و جلوگیری از سایش.
کنترل دمای سیلندر: اطمینان از عملکرد صحیح سیستم خنک کننده.
کنترل فشار کاری: استفاده از کمپرسور در فشار توصیه شده توسط سازنده.

رعایت این نکات باعث افزایش بازدهی و طول عمر کمپرسور می شود و از آسیب های احتمالی جلوگیری می کند.

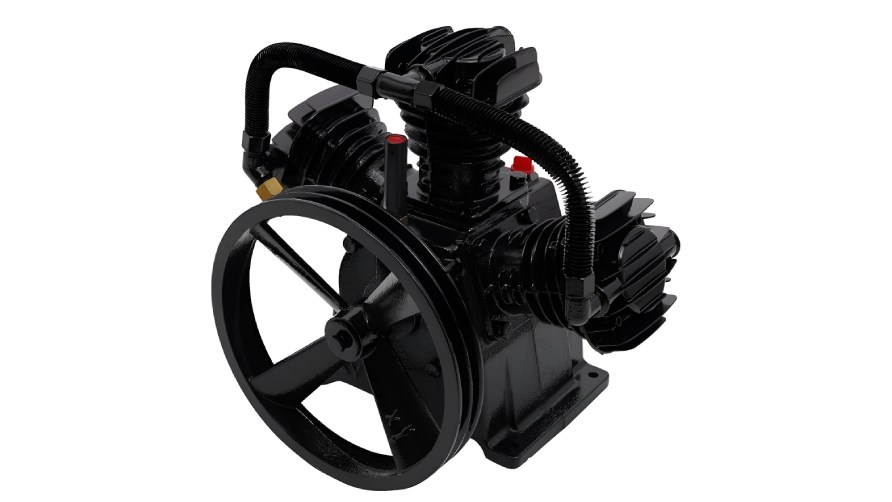

راهنمای انتخاب سیلندر مناسب برای پمپ هوا

انتخاب سیلندر مناسب باید با توجه به نوع کمپرسور، جنس سیلندر، حجم و ابعاد، سیستم خنک کننده و سازگاری با روانکار انجام شود. انتخاب دقیق سیلندر باعث افزایش بازدهی، کاهش مصرف انرژی و جلوگیری از آسیب به اجزای دیگر کمپرسور می شود. مشاوره با فروشگاه تخصصی میلاد کمپرسور می تواند در انتخاب بهترین سیلندر برای کاربرد صنعتی یا خانگی کمک شایانی کند.

نوع کمپرسور: تک مرحله ای یا چندمرحله ای بودن و ظرفیت مورد نیاز.
جنس سیلندر: چدن، فولاد یا آلیاژ مقاوم.
حجم و ابعاد: متناسب با ظرفیت کمپرسور و فضای نصب.
سیستم خنک کننده: هواخنک یا آب خنک بودن سیلندر.
سازگاری با روانکار: به ویژه در کمپرسورهای اویل فری یا روغنی.

انتخاب دقیق سیلندر به افزایش بازدهی، کاهش مصرف انرژی و کاهش هزینه های تعمیر کمک می کند.

نتیجه گیری

سیلندر کمپرسور بخش کلیدی هر سیستم فشرده سازی هوا است و کیفیت آن تأثیر مستقیمی بر عملکرد، طول عمر و ایمنی کمپرسور دارد. با شناخت دقیق ساختار، انواع و عملکرد سیلندر، می توانید بهترین انتخاب را برای کمپرسور خود داشته باشید.

رعایت نکات نگهداری، روانکاری مناسب و انتخاب سیلندر با کیفیت باعث افزایش بازدهی و کاهش هزینه های تعمیراتی می شود. برای خرید سیلندر و سایر قطعات باکیفیت کمپرسور، فروشگاه میلاد کمپرسور بهترین گزینه است و می تواند نیازهای صنعتی و خانگی شما را با محصولات استاندارد و قابل اعتماد برآورده کند.
